Prestazioni di trazione e resistenza termica avanzate in ambienti difficili
I tessuti para-arammidici offrono una resistenza alla trazione specifica intorno 3,6 GPa , che è cinque volte superiore a quello dell’acciaio a parità di peso. Questa proprietà rimane stabile in un ampio intervallo di temperature: a 200°C il materiale conserva ancora oltre l'80% della sua resistenza a temperatura ambiente. Presso Jiaxing Jiete New Material Co., Ltd., testiamo regolarmente il tessuto in aramide in cicli termici tra -50°C e 180°C e osserviamo un allungamento permanente inferiore al 2% dopo 100 cicli. La bassa contrazione termica, generalmente inferiore allo 0,1% a 150°C, rende il tessuto particolarmente adatto per la stratificazione composita ad alta velocità dove la precisione dimensionale è fondamentale.
A differenza dei rinforzi in ceramica o metallo, le strutture in tessuto aramidico non soffrono di fratture fragili. Assorbono energia attraverso la fibrillazione controllata, fornendo eccellente resistenza balistica e al taglio senza penalità di peso. Questa modalità di cedimento duttile è stata quantificata nei test di impatto della torre di caduta, in cui un laminato aramidico a trama semplice a 4 strati assorbe il 25-30% in più di energia rispetto a un laminato equivalente in fibra di vetro.
Architettura della trama e suo effetto diretto sui valori meccanici
La scelta tra armature semplici, twill e satinate modifica sia la maneggevolezza che le proprietà del laminato polimerizzato di un Tessuto in aramide . Le costruzioni ad armatura semplice, con il maggior numero di punti di intreccio, offrono la migliore stabilità di allineamento delle fibre ma tendono ad arricciare i fili, riducendo la traslazione della forza delle fibre nel composito di circa l'8-12% rispetto a un nastro unidirezionale. Le trame in raso twill a 2/2 e 4 finimenti rilassano questa increspatura, portando la traslazione della forza entro il 5% del massimo teorico pur garantendo una drappeggiabilità gestibile.

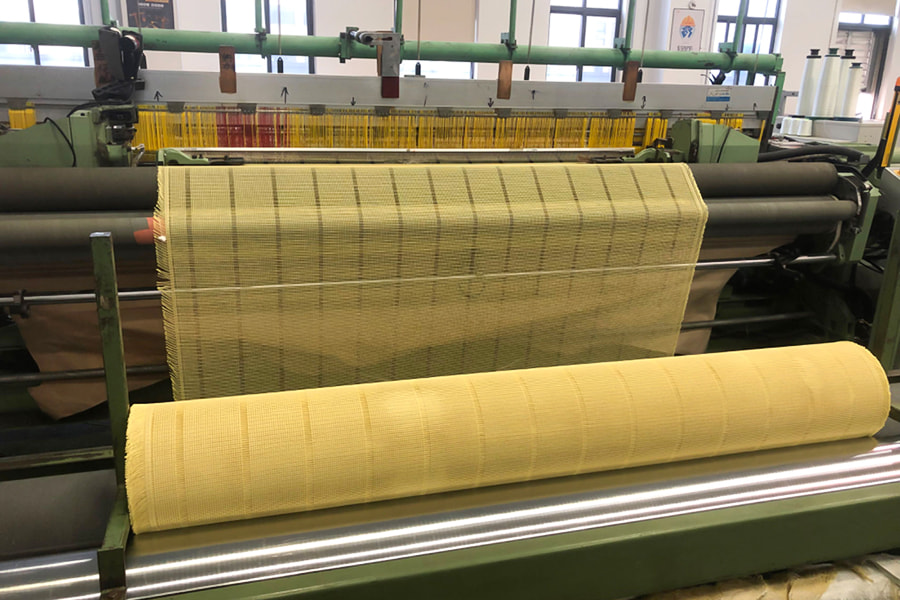

I nostri telai a getto d'aria e a pinza presso Jiaxing Jiete New Material Co., Ltd. ci consentono di tessere filati di aramide da 200 denari fino a 3.000 denari con una tolleranza di densità di ordito di ±1 filo per cm. Mantenere una tensione precisa durante la tessitura è essenziale perché i filamenti di aramide hanno un modulo elevato ma una bassa resistenza alla compressione trasversale; la tensione irregolare crea strisce di deformazione permanenti che appaiono come aree ricche di resina nel laminato finito.
- Tela: massima stabilità, massima ondulazione, ideale per laminati sottili.
- Twill 2/2: drappeggio e resistenza equilibrati, comuni nei pannelli balistici.
- Satinato 4H: crimpatura più bassa, utilizzata nelle carenature aerospaziali curve.
Trattamento superficiale e compatibilità resina per laminati ibridi
Le superfici in fibra aramidica sono chimicamente inerti, il che spesso porta a una scarsa adesione interfacciale con resine epossidiche e vinilestere a meno che non venga utilizzato un processo di attivazione superficiale. La scarica corona e i trattamenti al plasma aumentano l'energia superficiale da meno di 40 dine/cm a oltre 55 dine/cm, migliorando la resistenza al taglio interlaminare mediante 30–40% . Quando forniamo Panno in fibra aramidica per gli utensili aerospaziali, una finitura compatibile viene preapplicata nella fase di dimensionamento per adattarsi al sistema di resina del cliente, riducendo il contenuto di vuoti nel laminato polimerizzato a meno del 2%.
Per gli stack ibridi che combinano aramide con strati di vetro o carbonio, la gestione dell'umidità diventa un punto di controllo del processo. Le fibre aramidiche assorbono fino al 4% di umidità in peso al 60% di umidità relativa, il che può causare microvuoti durante i cicli di polimerizzazione ad alta temperatura. La pre-essiccazione a 80°C per 2 ore porta il contenuto di umidità al di sotto dello 0,5% ed è una fase standard nei nostri consigli di lavorazione presso Jiaxing Jiete New Material Co., Ltd.
Coerenza della qualità e tracciabilità nella fornitura di tessuti ad alte prestazioni
Per gli acquirenti industriali, i tre parametri di qualità più influenti sono il peso per unità di superficie, la consistenza del titolo del filato e il livello dei residui dimensionali. Una tolleranza di ±3% sul peso aereo (g/m²) è ottenibile con le moderne linee di tessitura e finissaggio. I dati provenienti dai nostri registri di qualità interni presso Jiaxing Jiete New Material Co., Ltd. mostrano che il coefficiente di variazione del peso su un rotolo da 200 metri può essere mantenuto al di sotto dell'1,8%, il che si traduce direttamente in un assorbimento uniforme della resina nelle linee di prepreg automatizzate.
La tracciabilità completa fino al lotto di fibra è ora uno standard di documentazione previsto. Ogni rotolo deve essere accompagnato da un certificato di analisi che elenca il tipo di filamento aramidico, la densità della trama, il tipo di finitura e i risultati di un test di trazione su un campione laminato indurito rappresentativo. Quando si valutano i fornitori, richiedere un test di trazione del laminato eseguito secondo ASTM D3039 anziché fare affidamento esclusivamente sui dati del fornitore della fibra, poiché le fasi di tessitura e finitura introducono variabili che le specifiche della fibra grezza non catturano.
